压型钢板型号	688			用途
有效覆盖宽度(mm)	680
展开宽度(mm)	1000			楼面钢承板
板厚(mm)	0.8	1.0	1.2
截面惯性距(cm4/m)	91.62	119.38	142.01
截面抵挡距(cm3/m)	23.46	30.58	36.98

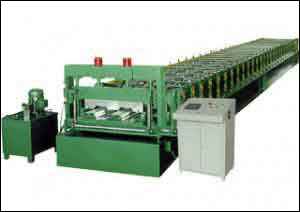

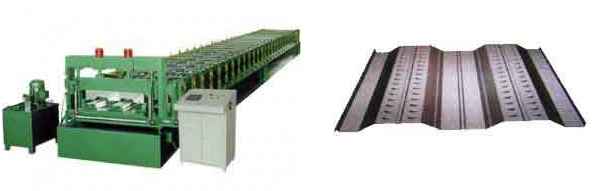

688型楼承板机技术参数
　　 1 自动内张紧开卷机　
　　 a.装卷内径
　　 b. 最大装卷宽度 1000mm
　　 c. 最大装载重量 ：6000kg
　　 d. 液压功率：3kw
　　 e. 马达功率：3kw
　　 f. 油缸内径：120mm
　　 g. 工作压力：10Mpa
　　 2 成型主机　
　　 a. 机架排楼:24排：24 steps
　　 b. 主轴材质45#钢调制处理，外径80mm .轧辊材质15GCR 轴承钢处理HRC58-60°。
　　 d. 主电机功率：22kw
　　 e. 轧制速度：9-12m/min
　　 f. 支架350#工钢焊接
　　 g. 轧辊表面镀硬铬厚度0.05mm.
　　 3 液压切刀
　　 a. 刀片材料：Cr12淬火处理
　　 b. 切断系统：采用先进的液压驱动，成型后自动尺切断，不变形，无废料，安全系数较高（主机停切断)
　　 4 电控系统
　　 a.屏显：采用5.7寸台湾台达触摸屏
　　 b.主机计算机（PLC）:采用台湾台达DVP14ES
　　 c.编码器：采用韩国奥托尼克斯ENC-1-1-1t-24
　　 5 液压系统
　　 a.采用台湾先进液压系统
　　 b. 功率：4KW
楼承板的构造与使用方法 楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高51 mm ~76mm.工程楼面楼承板与钢筋混凝土结构共同作用，系复合结构。
